RIGEL 32P1-5A
El centro de maquinado RIGEL32P1-5A es especialmente diseñado paraprocesar piezas de PVC, aluminio, materiales compuestos, maderas y otros similares. El centro es diseñado para procesar grandes y pesadas piezas, se caracterizan por un gran volumen de producción que junto con la cabeza de trabajo POLARIZ-PLUS y la herramienta cambiadora automática hace especialmente flexible y rápido cada uno de los cambios, incluso cuando se realizan operaciones complejas.
La cabeza de trabajo POLARIX-PLUS permite realizar todas las operaciones independientes de la dirección de operación, utilizando el alto nivel de producción del motor sin necesidad de instalar dispositivos adicionales (contra ejes angulares) El poderoso software es fácil de usar con un ordenador de control numérico (CNC) de última generación el cuál usa tecnología digital lo suficientemente fácil para programar y hacer de este centro de maquinado un producto altamente innovativo.
6 ejes controlados: 5 ejes interpolados (X, Y, Z, A,C), 1 eje posicionamiento (herramienta intercambiable).

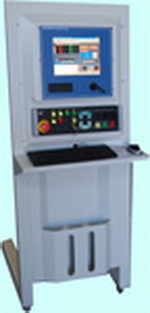

Composición Estándar: 1 pistón eléctrico, 12 Kw., liquido enfriador, 1 superficie de trabajo de resina fenolica, 4 puntos de referencia para la pieza de trabajo (4 ángulos de la superficie), 1 cambiador de instrumento de giro, 12 posiciones, 2 bombas de vacío, 140 M3/h-1 consola móvil.
Opción: Pistón eléctrico 15/18 Kw, liquido enfriador, Pistón eléctrico 6,6 Kw., liquido enfriador, 32000/36000 rpm (procesamiento de material plástico), 2° herramientas de cambio automático (12/16/24 posiciones), Cabeza de taladro múltiple, tazas de succión de varias dimensiones, abrazaderas.
Características técnicas generales de la máquina: El trabajo multifuncional es hecho de resina fenólica y consiste en dos partes. La parte superior más gruesa es dividida en cuadrados y tiene hoyos aspiradores situados uniformemente, comunicados con una cámara interna.
La parte inferior sirve como una tapa y lleva conexión a las válvulas.
A no ser que de otra manera especificada la superficie de trabajo es dividida en dos zonas para permitir al funcionamiento de péndulo. Para incrementar la capacidad de operación, en la superficie de trabajo pueden ser instaladas tazas de succión de varias dimensiones y dispositivos obstructores activados mediante aire comprimido.
Hoyos aspiradores situados en la superficie son usualmente cerrados con obstructores especiales. Dentro de los hoyos de aspiración son roscados de modo que puedan ser usados para fijar diferentes dispositivos auxiliares.
Las dimensiones de la superficie de trabajo: 3,350mm x 3,350m.m. La altura del la superficie de trabajo sobre el piso es de 750 m.m.
Pistón eje X: 5,000 m.m. Velocidad transportadora = 70 m/min.
Aceleración = 3m/s, Pistón eje Y: 5,500 m.m. Velocidad transportadora = 70 m/min. Aceleración = 3 m/s. Pistón eje Z: 1,700 m.m. Velocidad transportadora: 40 m/min. Aceleración = 3m/s, Pistón eje A= -110° + 110° (220°), Velocidad transportadora = 5000°/min., Pistón eje C: infinito Velocidad transportadora = 5000°/min. Pistón de trabajo eje X con árbol eléctrico en posición vertical: 3,500 m.m., Pistón de trabajo eje Y con árbol de posición vertical: 3,500 m.m.
Pistón de trabajo eje Z con árbol eléctrico en posición vertical: 1,600 m.m. ( nariz del husillo – superficie de trabajo)
Espacio de trabajo entre las columnas: 3,500 m.m., espacio de trabajo debajo de la barra: 1,650 m.m., Dimensiones totales de la máquina: 11,000 x 7,800 x h. 5,800 m.m., gabinete de dimensiones eléctricas 1000 x 600 x h. 1,200 m.m. Peso total de la máquina: 15,000 Kg.
Accesorios con la máquina: 1 juego de llaves de tuerca, guardas perimetrales de seguridad de acuerdo a la norma CE, manual de uso y mantenimiento, esquema eléctrico.
